12.6. Mise en place d'une connexion de bus annulaire à jeton
Un réseau de bus annulaire à jeton est un réseau ('Token Ring' en anglais) auquel tous les ordinateurs sont connectés sur un modèle circulaire. Un jeton, ou un paquet spécial de réseau, voyage autour d'un bus annulaire à jeton et permet ainsi aux ordinateurs de se transmettre des informations.
 | Astuce |
|---|---|
Pour plus d'informations sur l'utilisation du bus annulaire à jeton sous Linux, reportez-vous au site Web Linux Token Ring Project à l'adresse: http://www.linuxtr.net/. |
Suivez les étapes suivantes afin d'ajouter un bus annulaire à jeton:
Cliquez sur l'onglet Périphériques.
Cliquez sur le bouton Nouveau dans la barre d'outils.
Sélectionnez Connexion Token Ring à partir de la liste Type de périphérique et cliquez sur Suivant.
Si vous avez déjà ajouté la carte de bus annulaire à jeton à la liste du matériel, sélectionnez-la à partir de la liste Carte Token Ring. Sinon, sélectionnez Autre carte Token Ring afin d'ajouter le périphérique matériel.

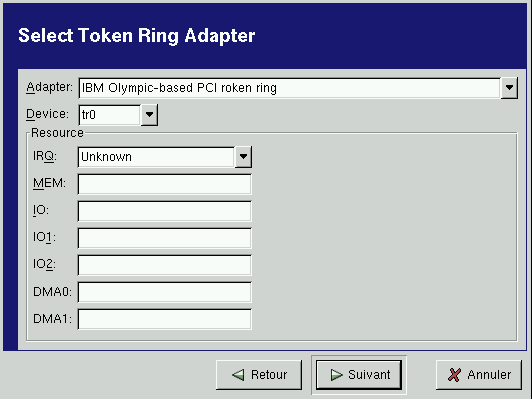

Si vous avez sélectionné Autre carte Token Ring, la fenêtre Sélectionner un adaptateur Token Ring apparaît alors, comme le montre la Figure 12-10. Sélectionnez le fabricant ainsi que le modèle de la carte puis le nom du périphérique. S'il s'agit de la première carte de bus annulaire à jeton du système, sélectionnez tr0; s'il s'agit de la deuxième, sélectionnez tr1 (et ainsi de suite). L'Outil d'administration de réseau permet également à l'utilisateur de configurer les ressources pour l'adaptateur. Cliquez sur Suivant pour continuer.
Sur la page Configurer paramètres réseau, choisissez entre DHCP et une adresse IP statique. Vous pouvez également spécifier un nom d'hôte pour le périphérique. Si celui-ci reçoit une adresse IP dynamique à chaque démarrage du réseau, n'indiquez pas de nom d'hôte. Cliquez sur Suivant pour continuer.
Cliquez sur Appliquer sur la page Créer Périphérique Token Ring.

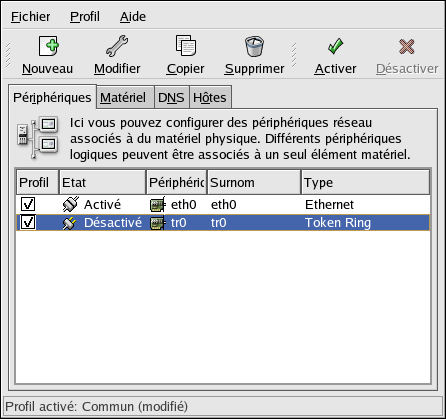

Après configuration, le périphérique de bus annulaire à jeton apparaît dans la liste des périphériques, comme le montre la Figure 12-11.
Assurez-vous de bien sélectionner Fichier => Enregistrer afin d'enregistrer vos modifications.
Après avoir ajouté le périphérique, vous pouvez modifier sa configuration en le sélectionnant dans la liste des périphériques puis en cliquant sur Éditer. Vous pouvez par exemple indiquer s'il doit être lancé lors du démarrage.
Lorsque le périphérique est ajouté, il n'est pas activé immédiatement, comme le montre son statut Inactif. Afin d'activer le périphérique, sélectionnez-le dans la liste des périphériques et cliquez sur le bouton Activer. Si le système est configuré de telle sorte que le périphérique sera activé lors du démarrage de l'ordinateur (la valeur par défaut), il ne sera pas nécesaire de répéter cette étape à nouveau.
